KJ350X煤礦瓦斯抽放系統
KJ350X煤礦瓦斯抽放監控系統：可監測瓦斯抽放中的抽放管道參數、瓦斯抽放泵參數、供水、供電參數，計算出瓦斯的抽放的標況混量和標況純量，給出日、月以及年度的分析報表，并按工藝或應急處理流程控制各節點設備；同時實現對瓦斯泵、水泵、泵房風機、冷卻塔風機和管道閥門(須本身是電動可控)等設備的自動控制；該系統包括監控主機、分站及電源箱、顯示控制柜、防爆PLC控制箱、管道參數傳感器、環境參數傳感器及供水參數傳感器等。
系統執行常州迪泰科特測控設備有限公司企業標準《Q/DM039-2018》。

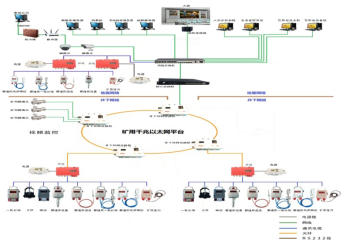

瓦斯抽放系統結構示意圖
系統主要功能及特點
（1）管道參數監測
對井上井下抽采管道內氣體的流量、溫度、壓力、甲烷濃度、一氧化碳濃度等進行連續監測。自動計算管道標況瓦斯混合量及累計量、標況瓦斯純量及累計量，并能自動記錄、查詢、打印各類數據和報表；采用流量、溫度等傳感器監測管道參數；當監測點數據超過設定報警值時，及時發出聲光警報信號。
（2）工況參數監測
對真空泵軸溫、電機軸溫、真空泵開停狀態、閥門開閉狀態等進行連續監測；采用溫度傳感器、開停傳感器、壓力傳感器等監測抽采泵工作參數；當監測點數據超過設定報警值時及時發出聲光警報信號。
（3）系統具有自診斷功能，抽放系統運行出現異常時，可以根據異常狀態的不同，對系統發出不同的控制動作，在中心站發出報警信號，同時在中心站上可查詢異常發生的詳細狀況。
（4）系統設置遠程、集中控制方式。遠程控制方式系指在控制室的上位機上通過鼠標、鍵盤按所設程序自動或手動完成操作，集中控制方式系指在瓦斯抽放值班室的控制箱面板上按所設程序自動或手動完成操作。
（5）當交流電斷電時，分站與傳感器由備用電源供電，可連續供電4小時以上。
（6）系統具有手動或自動切換功能，系統雙機熱備，確保監測數據的安全。
（7）可按照優先級自動調節控制過程，實現對瓦斯抽放系統的設備的優先控制。
（8）可以進行歷史數據查詢、報警查詢和報表打印功能，對數據的保存可達 2 年以上。
（9）在上位機所有的操作都具有操作權限管理和操作記錄功能。
